EX – Einzüge/Materialvorschübe

Intro_EX

Ein wichtiger Bestandteil jeder automatisierten Teilefertigung ist der passende Materialvorschub. Daher haben wir für eine Vielzahl von möglichen Anwendungen einen Vorschub mit den jeweils idealen Fähigkeiten entwickelt.

Empfohlene Anwendungen: Systemkomponente für unsere TX- und ProX-Maschinen, Baustein für modular aufgebaute Systemlösungen.

Die gebotene Auswahl umfasst dabei die Baureihen:

EX 10P – EX100P (Bandbreiten 10 – 100 mm)

  • Einfache pneumatische Zangenvorschübe (kostenoptimiert für langsam laufende Prozesse mit fixer Einzugslänge, Taktzeit bis 30 1/min).

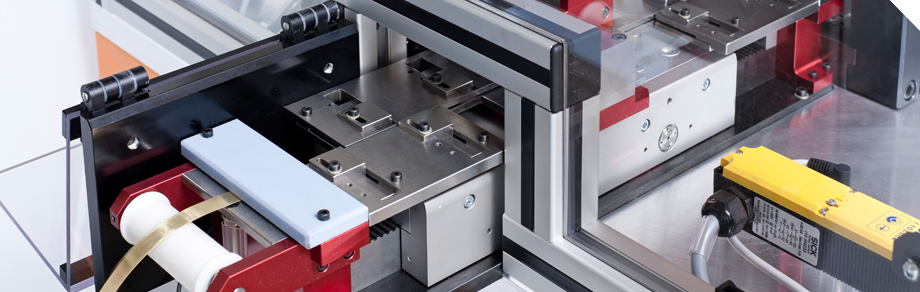

EX 63 (Bandbreiten 5 – 63 mm)

  • (wählbare Vorschublängen 1 – 50, 1 – 100, 1 – 120, 1 – 350 [mm])
  • Zangenvorschübe auf einer Linearachse (Ausführungen bis 350 mm mit frei wählbarer Vorschublänge, Klemmung wahlweise pneumatisch oder mit Servo, Taktzeit bis 120 1/min). | Datenblatt_EX-63

EX 63T (Bandbreiten 5 – 63 mm)

  • Zangenvorschübe  (schiebend und ziehend) als synchronlaufender Tandemeinzug.
    Diese Ausführung hat sich bei langen Bearbeitungsstrecken bewährt.
  • Zudem besteht damit die Möglichkeit mit geringem Materialverlust zu produzieren (Einfädelmodus: schiebender Vorschub, Ausfädelmodus: ziehender Einzug)

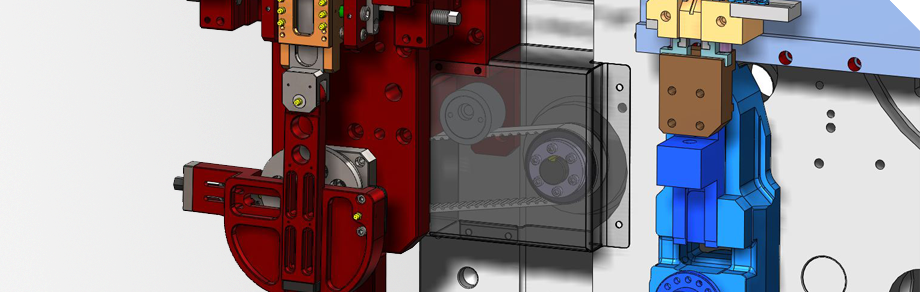

EX 100 (Bandbeiten bis 100 mm)

  • Zangenvorschübe mit zwangsläufigem Kurvenantrieb, wahlweise mit autonomem Servoantrieb oder gekoppelt an einen Zentralantrieb (Vorschublänge bis 50 mm, Taktzeit bis 400 1/min)  | Datenblatt_EX-100

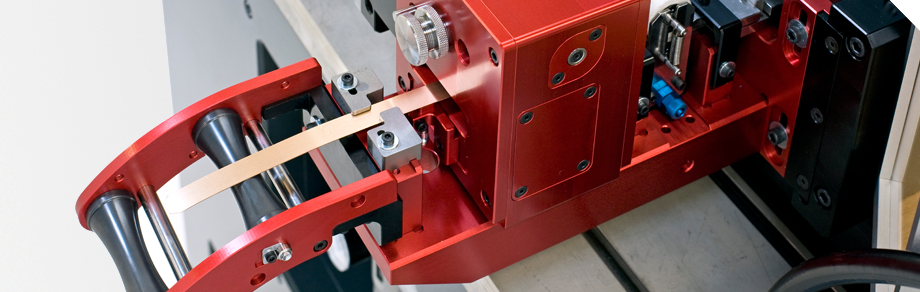

EX 50 (Bandbreiten bis 50 mm)

  • Rolleneinzug mit je einem Servoantrieb Einzugslänge und frei programmierbare Zwischenlüftung (Einzugslänge frei wählbar, Taktzeit in Abhängigkeit von der Vorschublänge bis 7501/min) | Datenblatt_EX-50

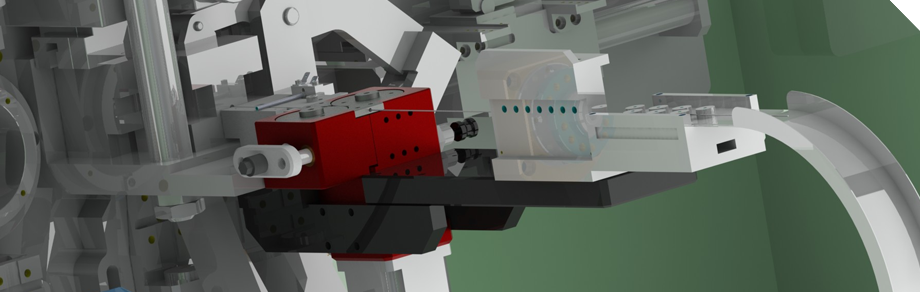

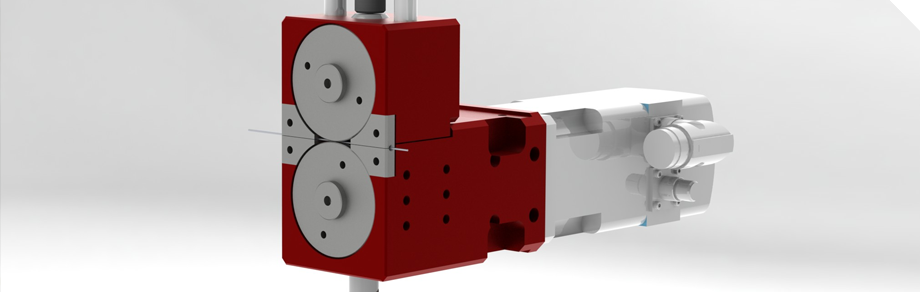

EX 40 (Drahtdurchmesser 0,5 – 3 mm)

  • Drahtvorschub Rolleneinzug mit Servoachse, frei programmierbarer Vorschublänge.
